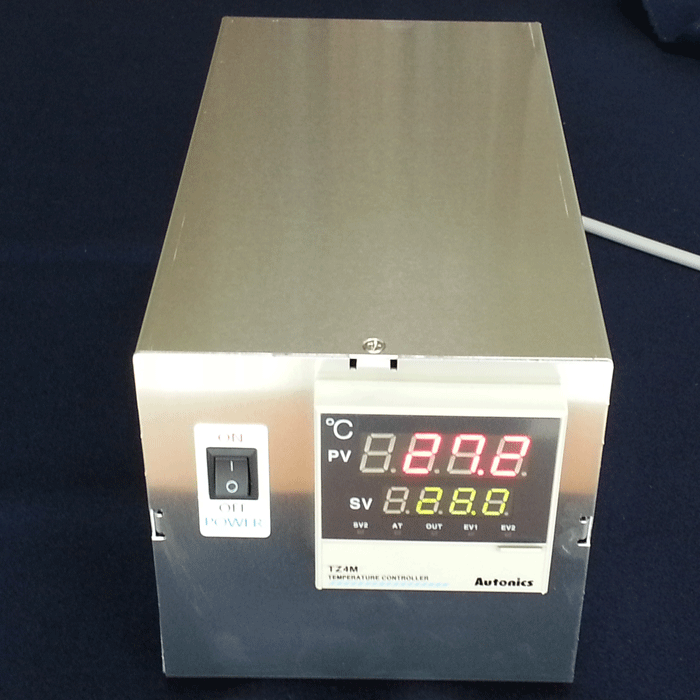

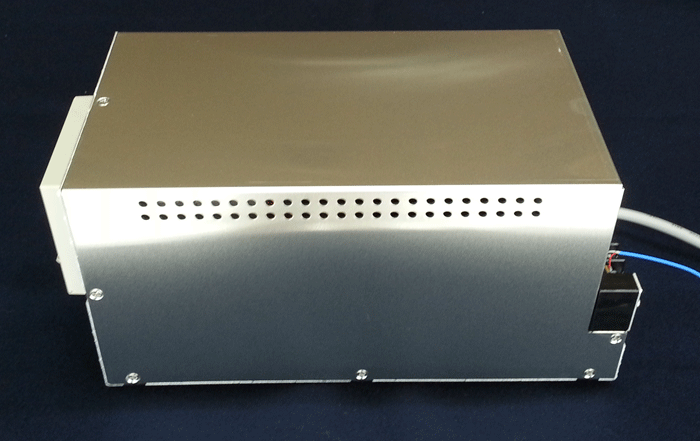

Model No : HNC-TC01 (DC12V 200W,250W,350W,600W / DC24V 200W,250W,350W,600W)   별도주문 제작가능

용도 : 열전소자를 이용한 모듈을 사용한 제품을 측정하는 부위의 온도값을 기준으로 냉각또는 가열(특정범위 유지)을

           할 수 있는 온도 콘트롤러

센서 type :  기본 K type (  K(CA),J(IC),R(PR),E(CR),T(CC),S(PR),N(NN),W(TT) )

               Option : 1.측온저항체 (RTD) : DIN Pt 100Ω, JIS Pt 100Ω, 3선식

                             2. 전압 : 1~5VDC, 0~10VDC 전류: DC4~20mA

SMPS : DC12V 350W (29A)

제어방식 : On/Off 제어

제어출력 : DC12V 30A 이하

열전소자허용전류: DC12V 24A 이내에서 사용.

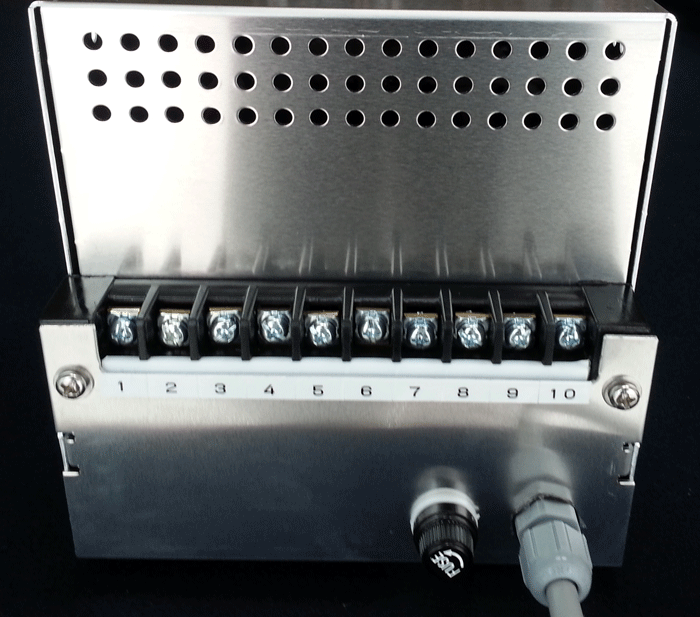

단자 결선방법

1 : TC +

2:  TC -

3. DC12V +

4:

5:

6:  DC12V -

7:

8:

9: 열전소자 모듈 -

10:  열전소자 모듈 +
